Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

28 de abril de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Demanda Contratada: 7500 kW
Corriente de Demanda Máxima \(I_L\): 108.16 A
Corriente Máxima de Corto Circuito \(Icc\): 3.05 kA
Transformador del Tablero: 10 Transf.de 2500 kVA 34.5kV/480V, D-Y, X 7%
Medición: Mensual
Fecha de medición inicial: 01/03/2025
Fecha de medición final: 31/03/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 34.941 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.99 CUMPLE APLICA
DAI Ih en %IL Fuera de Límites NO CUMPLE APLICA
DATD % 8.96 NO CUMPLE APLICA
Flicker Pst 0.2 CUMPLE APLICA
Flicker Plt 1.15 NO CUMPLE APLICA
Desbalance Dv % 0.38 CUMPLE APLICA
Desbalance Di % 2.3 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
7 3.5 2.5 1 0.5 8

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota

  • Al centro de carga les aplican todos los criterios del código de red, y de acuerdo con las mediciones, tres índices no se cumplen: la Distorsión Armónica Total de Demanda NO CUMPLE, la Distorsión Individual de 5ª armónica de corriente NO CUMPLEN y el índice flickers Plt NO COMPLE. Por lo tanto, se recomienda revisar la 5ª armónica y buscan quien provoca las oscilaciones de tensión.

  • La DATD medida fue de 8.96% siendo el límite de 8%. Y la armónica 5ª tiene un valor de 7.91% siendo el límite de 7%. Comportamiento muy similar al mes anterior. Reduciendo la 5ª armónica se puede cumplir con ambos índices, se recomienda revisar en los transformadores en cual de ellos se tiene la mayor aportación de la 5ª armónica y tratar de eliminarla o reducirla.

  • El flicker de larga duración Pst alcanzo el valor de 1.15% durante el 95% del tiempo, siendo el límite máximo de 0.8%. Antes de tratar de resolver el problema de flicker de manera local, se recomienda realizar estudios para verificar si el problema es interno o externo al centro de carga.

  • El código de red requiere un factor de potencia por arriba de 0.95 durante el 95 por ciento del tiempo de la medición y siempre en atraso, el centro de carga lo mantuvo por arriba de 0.99 y siempre en atraso, cumpliendo plenamente. Solamente en un instante se observó una inyección de 524 kVAr a la red, pero se puede considerar como un evento transitorio.

Tip
  • Ninguno.
Importante
  • El centro de carga cuenta con bancos de capacitores automáticos en todos los transformadores, algunos bancos traen reactor de rechazo y otros dicen que son filtros sin especificar la armónica a eliminar. En caso de no ser filtros sintonizados, revisar en cuál de los transformadores existe la mejor oportunidad de reducir o eliminar la 5ª armónica.
Precaución
  • Se debe de verificar en la subestación principal la existencia de relevadores de tensión (27/59) y de frecuencia (81), de tenerlos, revisar que sus ajustes estén dentro de los rangos solicitados en el código de red. Así mismo asegurar que el fusible principal de la subestación tenga la capacidad interruptiva mayor a la corriente de corto circuito de 3.05 kA. Debido a que se trata de un Usuario Calificado, le aplica todo lo referente a TICs, por lo que dicho sistema de comunicaciones debe de estar operando correctamente.
Advertencia
  • Las oscilaciones de tensión, flickers, no se observaron en el mes anterior, el resto de los índices se mantuvieron prácticamente igual, por lo que es de vital importancia poner atención a las oscilaciones en la tensión dado que puede ser un problema de la red de suministro, de aquí la importancia de tener el histórico de los índices de calidad de la energía.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
2,221.90 3,832.92 5,111.76 4,947.83 5,613.60 5,786.15 6,092.91
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−524.32 452.74 685.52 659.98 806.52 852.22 923.82
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
2,232.15 3,861.05 5,156.95 4,991.60 5,669.23 5,843.42 6,156.84
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.97 0.99 0.99 0.99 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.10 1.53 2.02 2.08 2.75 3.07 4.49
TDD (%)
min. p5 p50 mean. p95 p99 max.
4.48 5.51 6.77 6.94 8.96 9.58 10.98
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.13 0.19 0.26 0.27 0.38 0.43 0.49
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.95 1.48 2.20 2.30 3.50 4.02 4.91
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,204.67 33,804.80 35,064.49 34,940.99 35,715.71 35,902.36 36,240.23
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
36.01 63.34 85.77 83.07 95.62 99.08 108.16
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.13 0.19 0.20 1.67 10.77
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.08 0.10 0.14 0.31 1.15 3.93 6.47

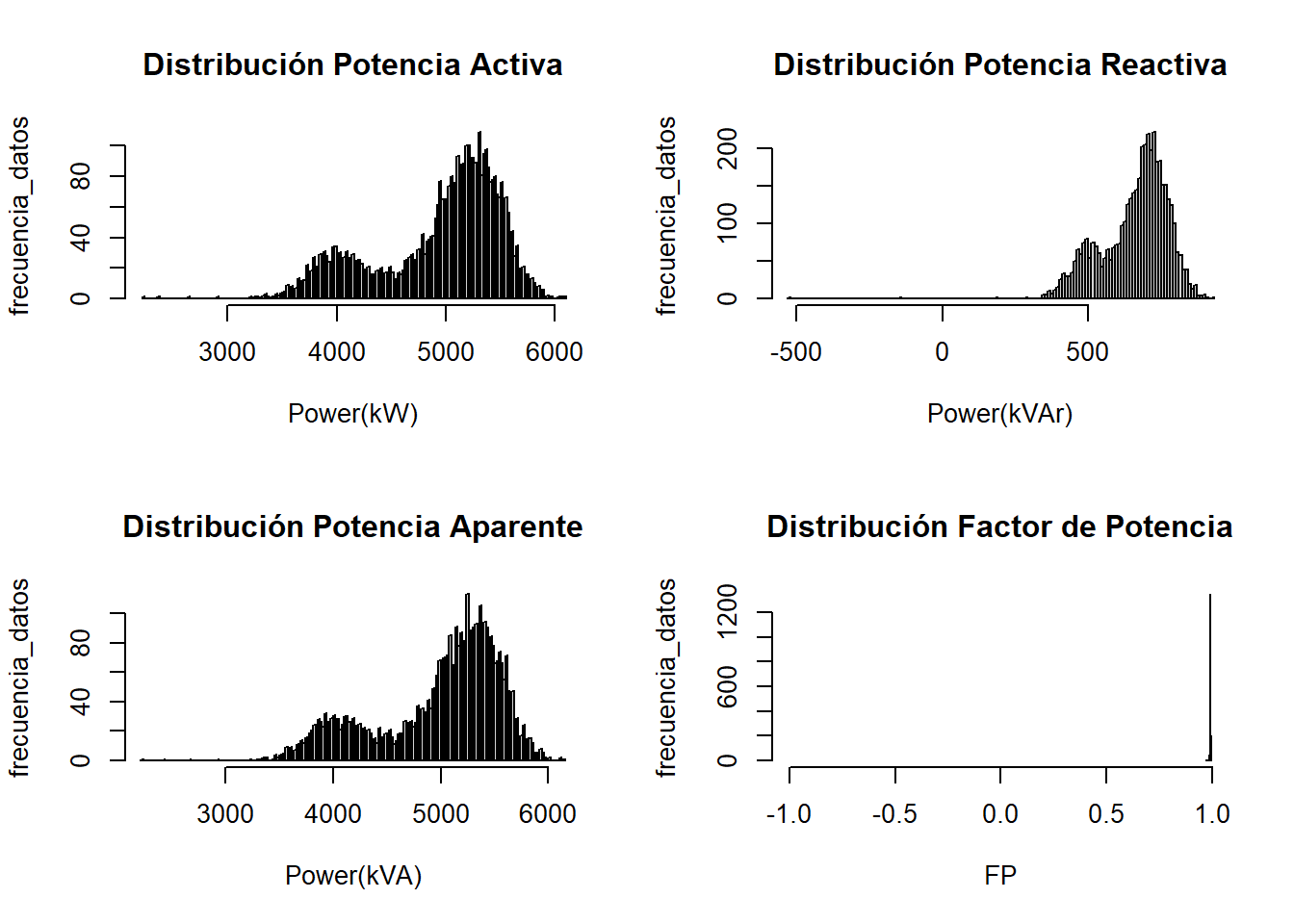

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :2222 Min. :-524 Min. :2232
1st Qu.:4667 1st Qu.: 595 1st Qu.:4706
Median :5112 Median : 686 Median :5157
Mean :4948 Mean : 660 Mean :4992
3rd Qu.:5358 3rd Qu.: 739 3rd Qu.:5408
Max. :6093 Max. : 924 Max. :6157
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.97 0.99 0.99 0.99 0.99 1 1

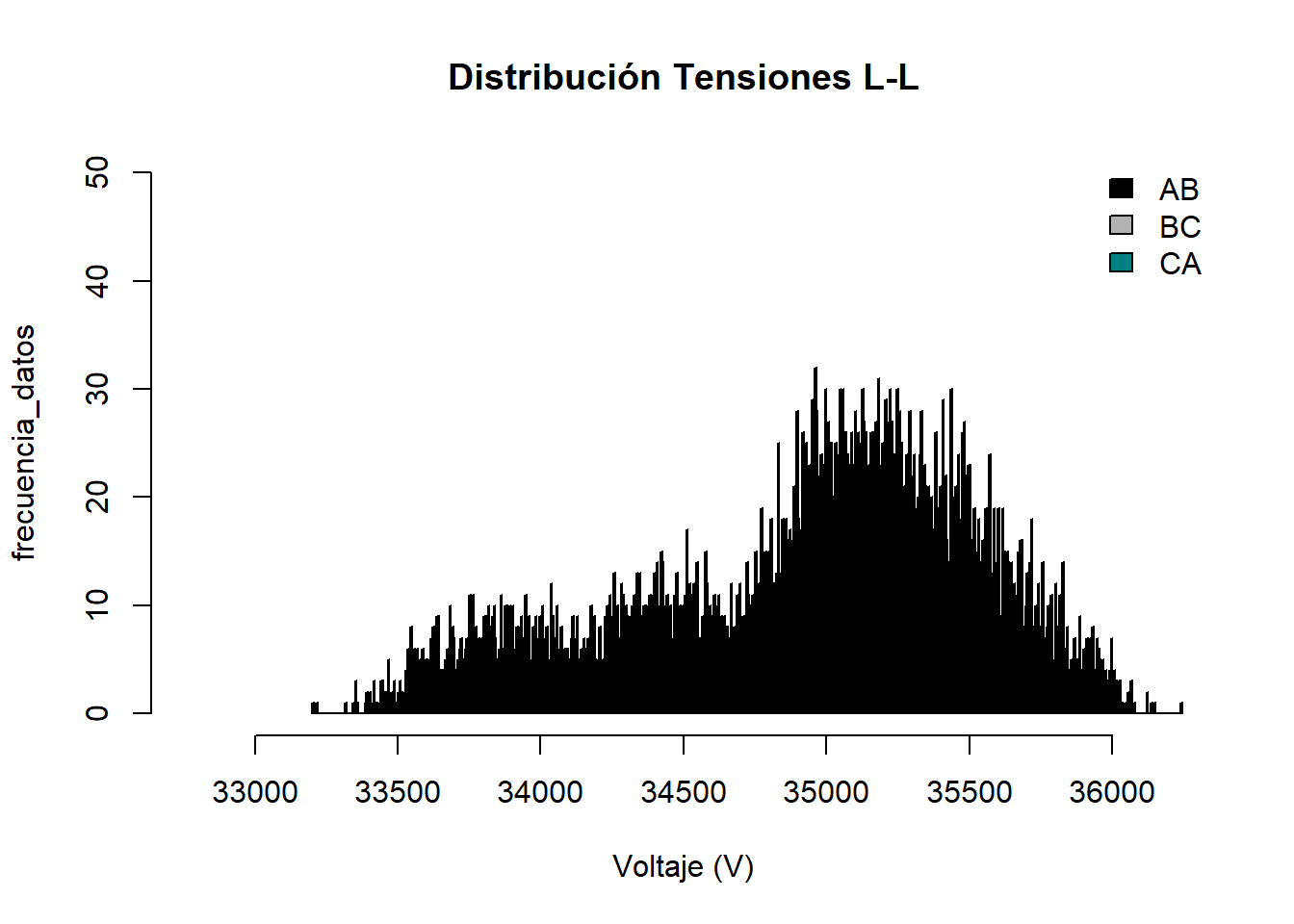

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :33205 Min. :33401 Min. :33343
1st Qu.:34466 1st Qu.:34660 1st Qu.:34589
Median :34966 Median :35171 Median :35065
Mean :34841 Mean :35038 Mean :34944
3rd Qu.:35249 3rd Qu.:35450 3rd Qu.:35336
Max. :35970 Max. :36240 Max. :36021
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
33204.67 33804.8 35064.49 34940.99 35715.71 35902.36 36240.23

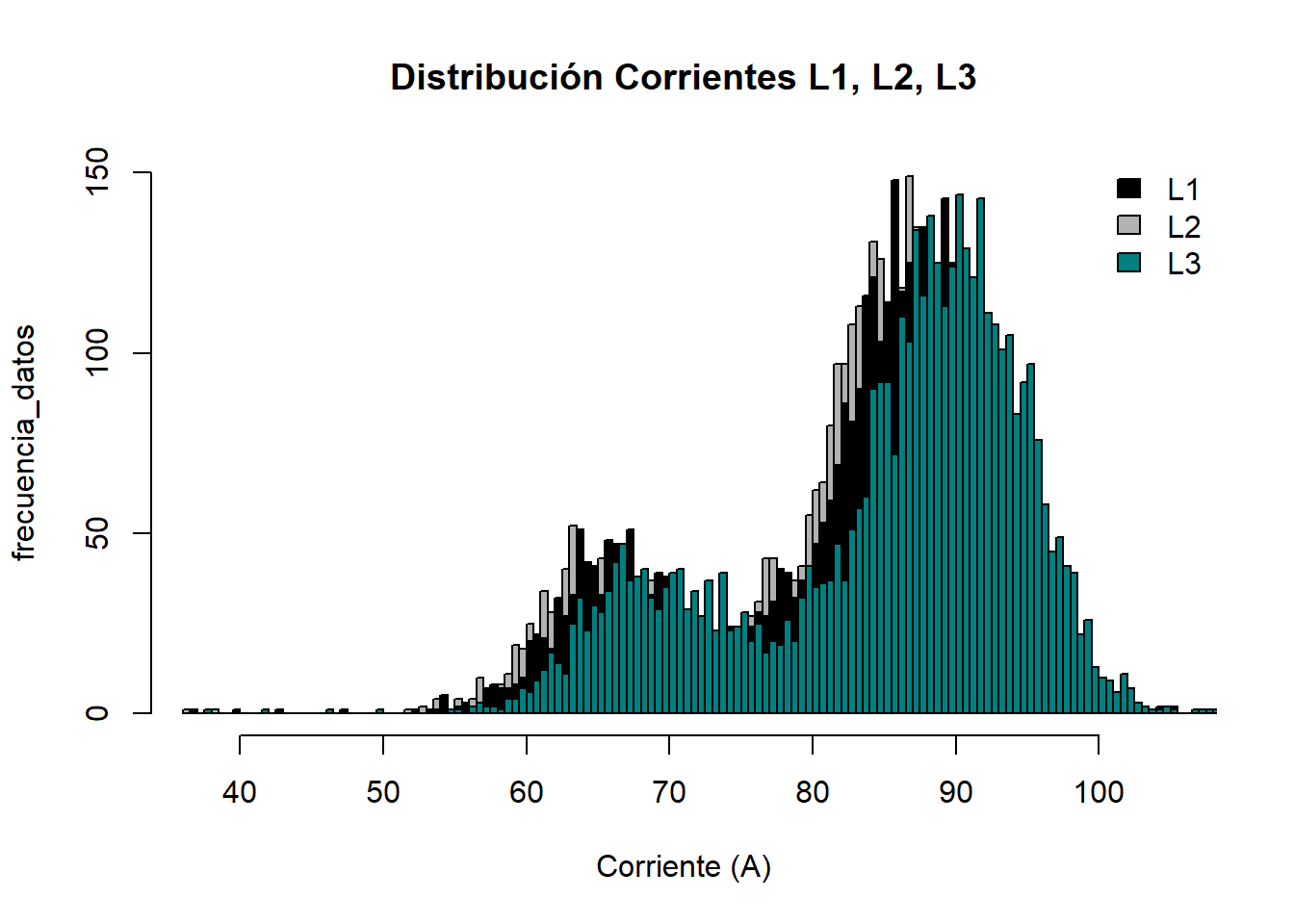

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 37 Min. : 36 Min. : 38
1st Qu.: 77 1st Qu.: 77 1st Qu.: 80
Median : 85 Median : 84 Median : 88
Mean : 83 Mean : 82 Mean : 85
3rd Qu.: 90 3rd Qu.: 89 3rd Qu.: 92
Max. :105 Max. :104 Max. :108

Sección: Desbalances

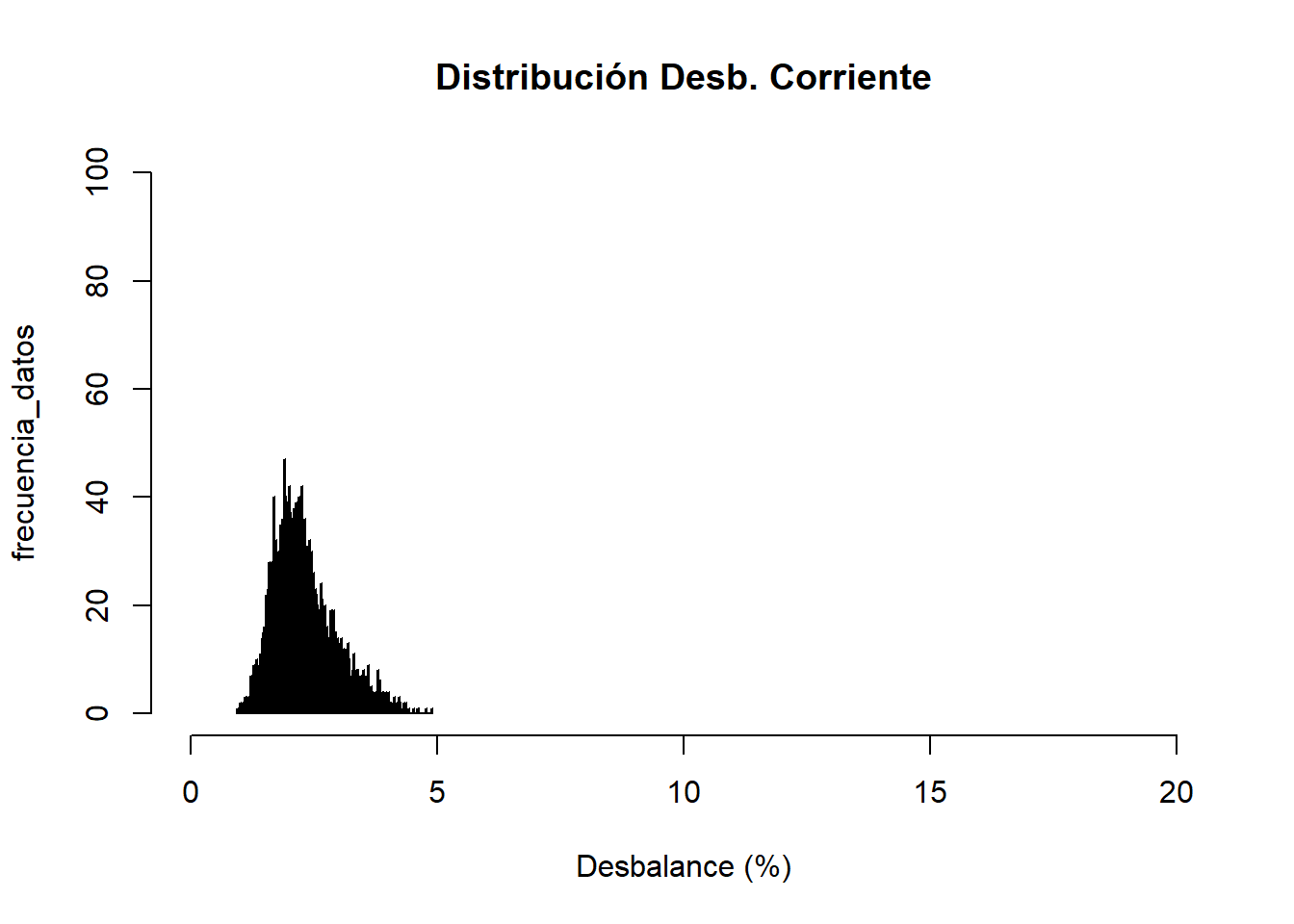

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
0.95 1.48 2.2 2.3 3.5 4.02 4.91

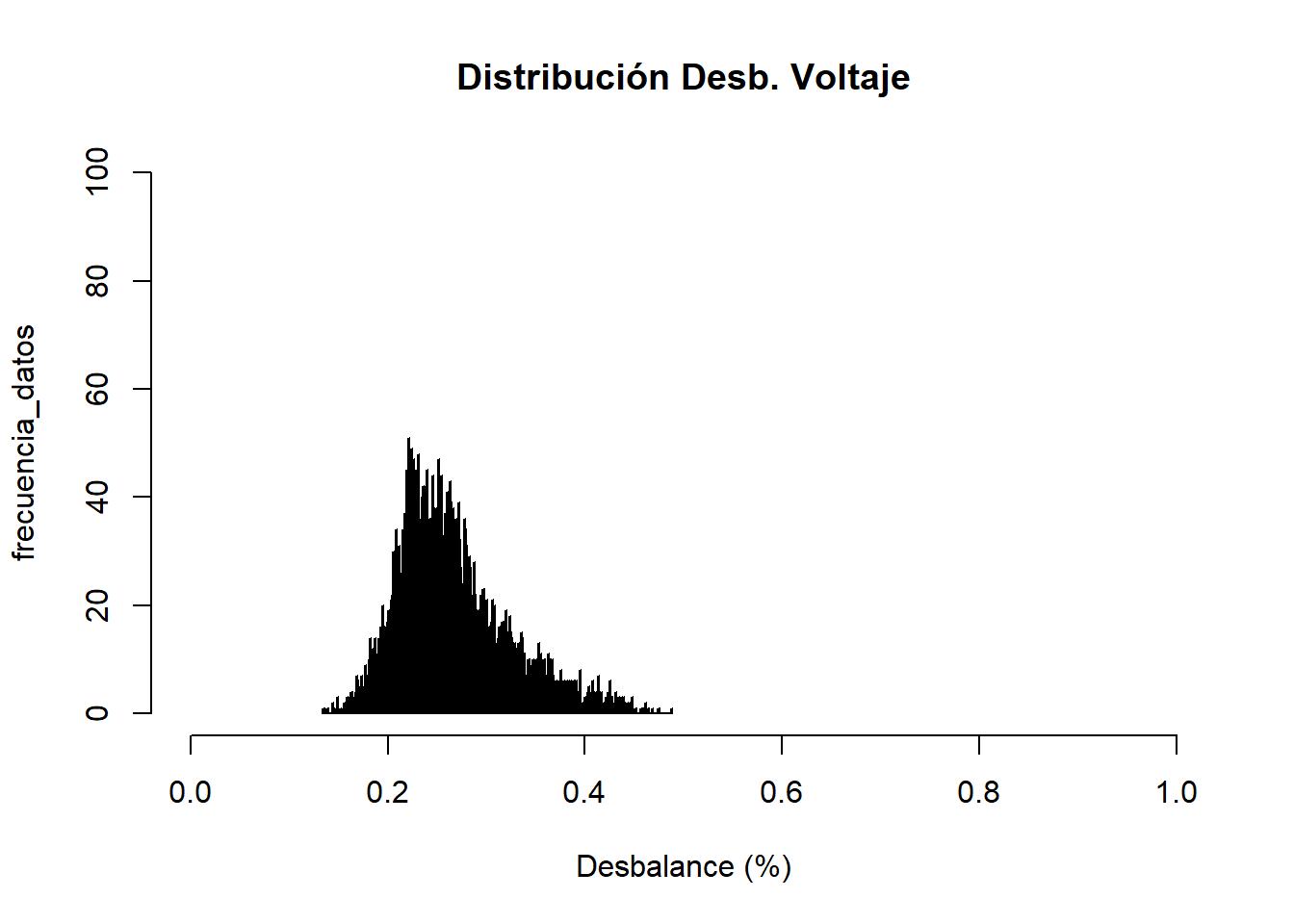

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.13 0.19 0.26 0.27 0.38 0.43 0.49

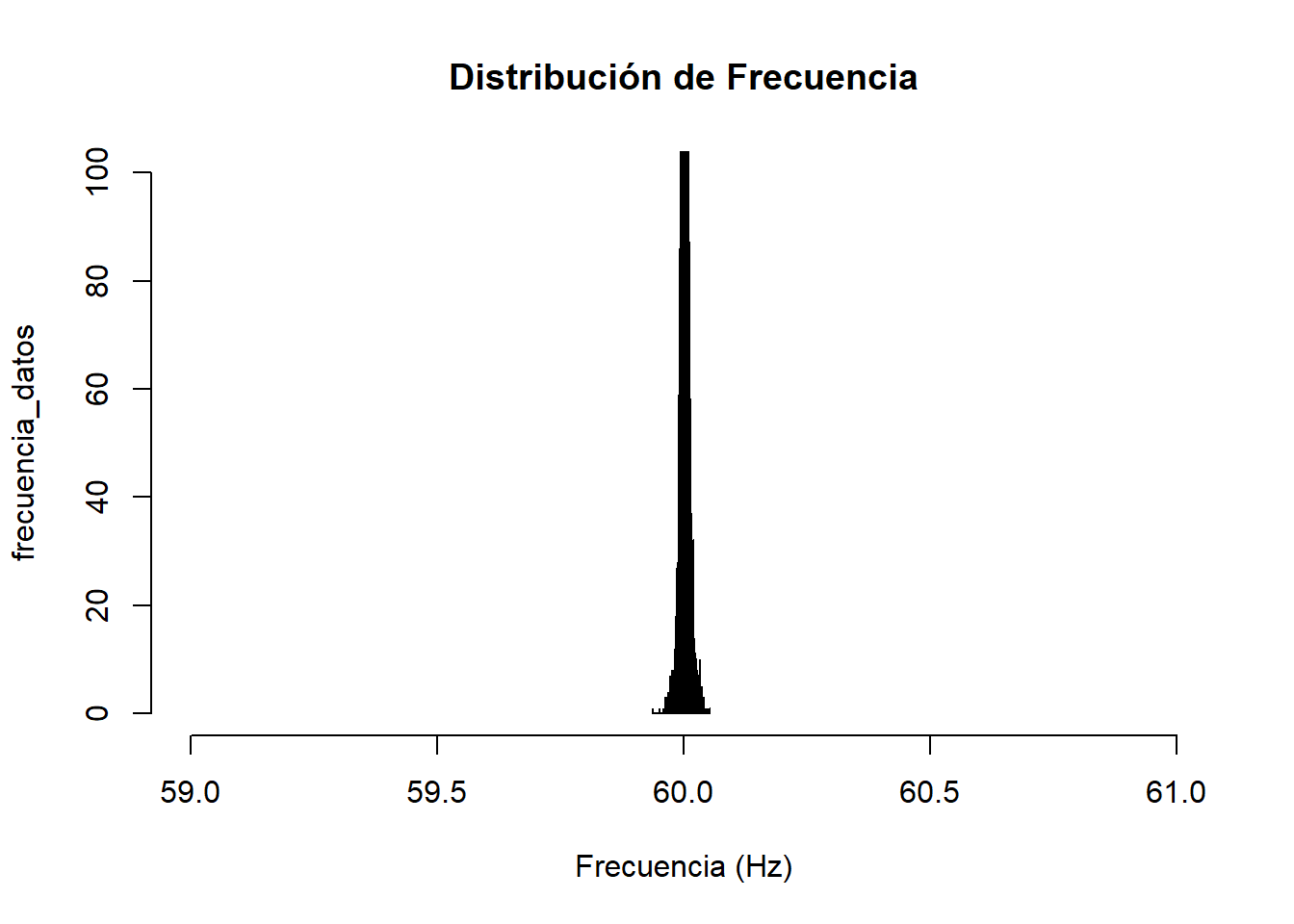

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60 60 60.02 60.03 60.05

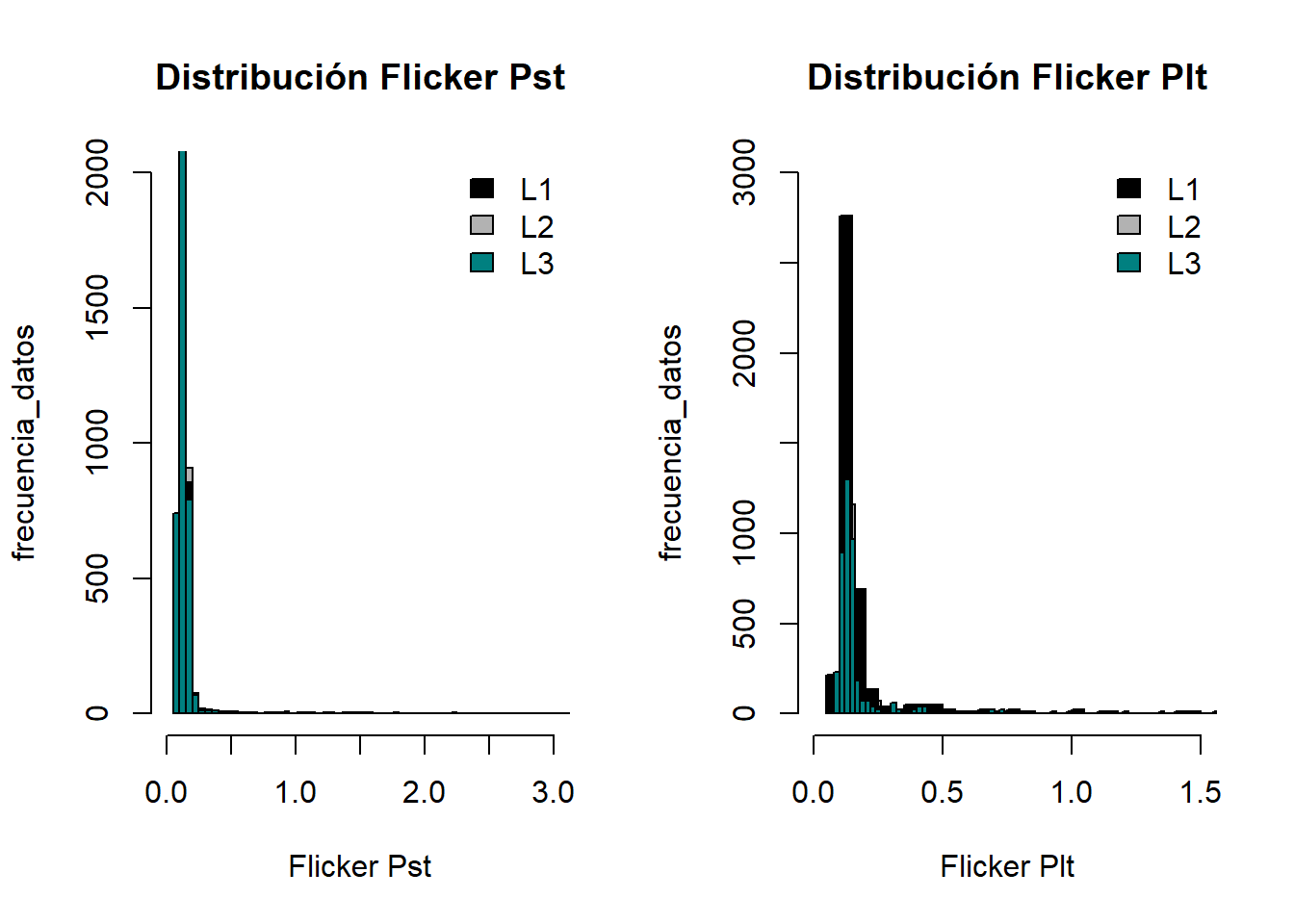

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.05 0.09 0.13 0.19 0.2 1.67 10.77
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.08 0.1 0.14 0.31 1.15 3.93 6.47

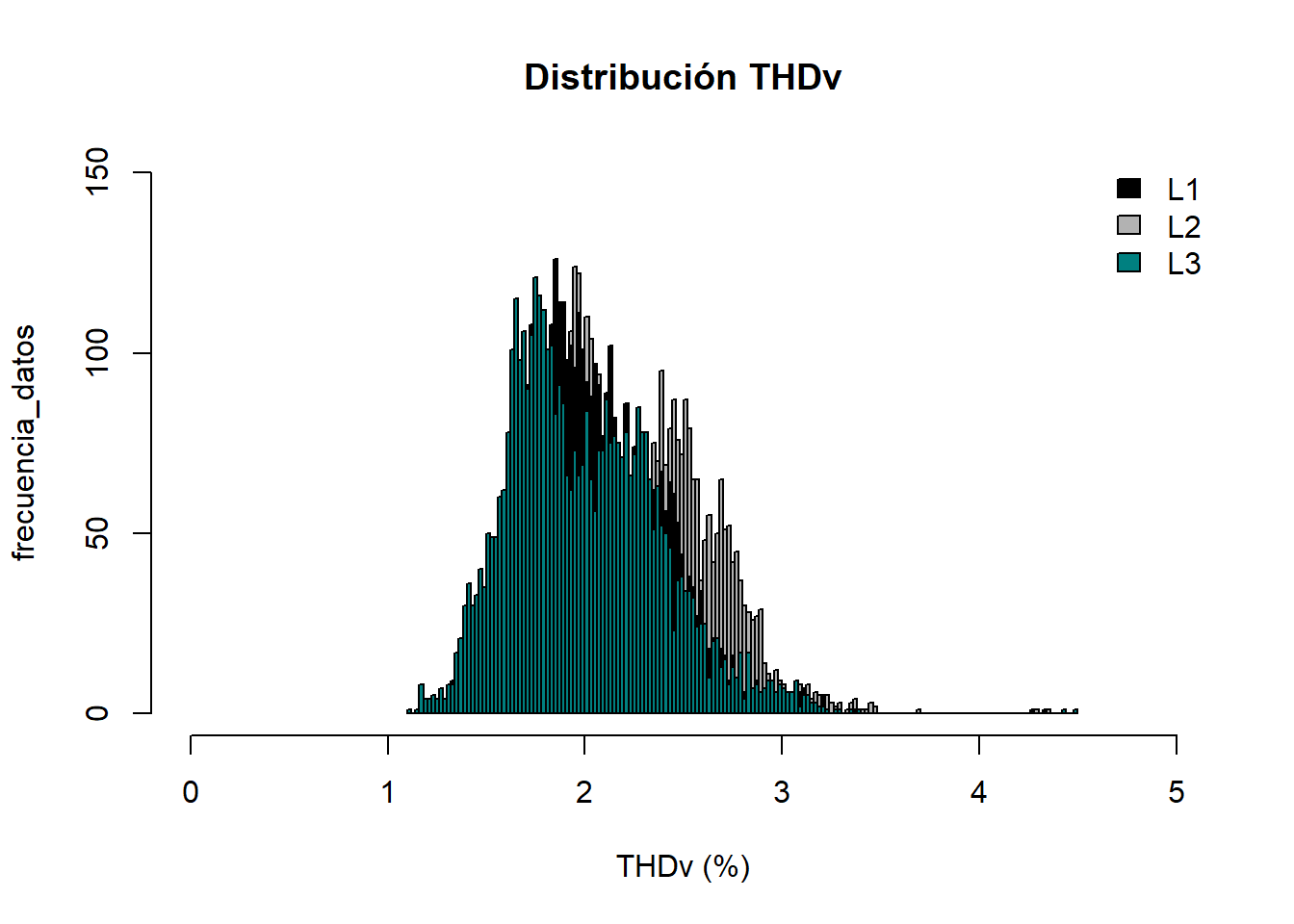

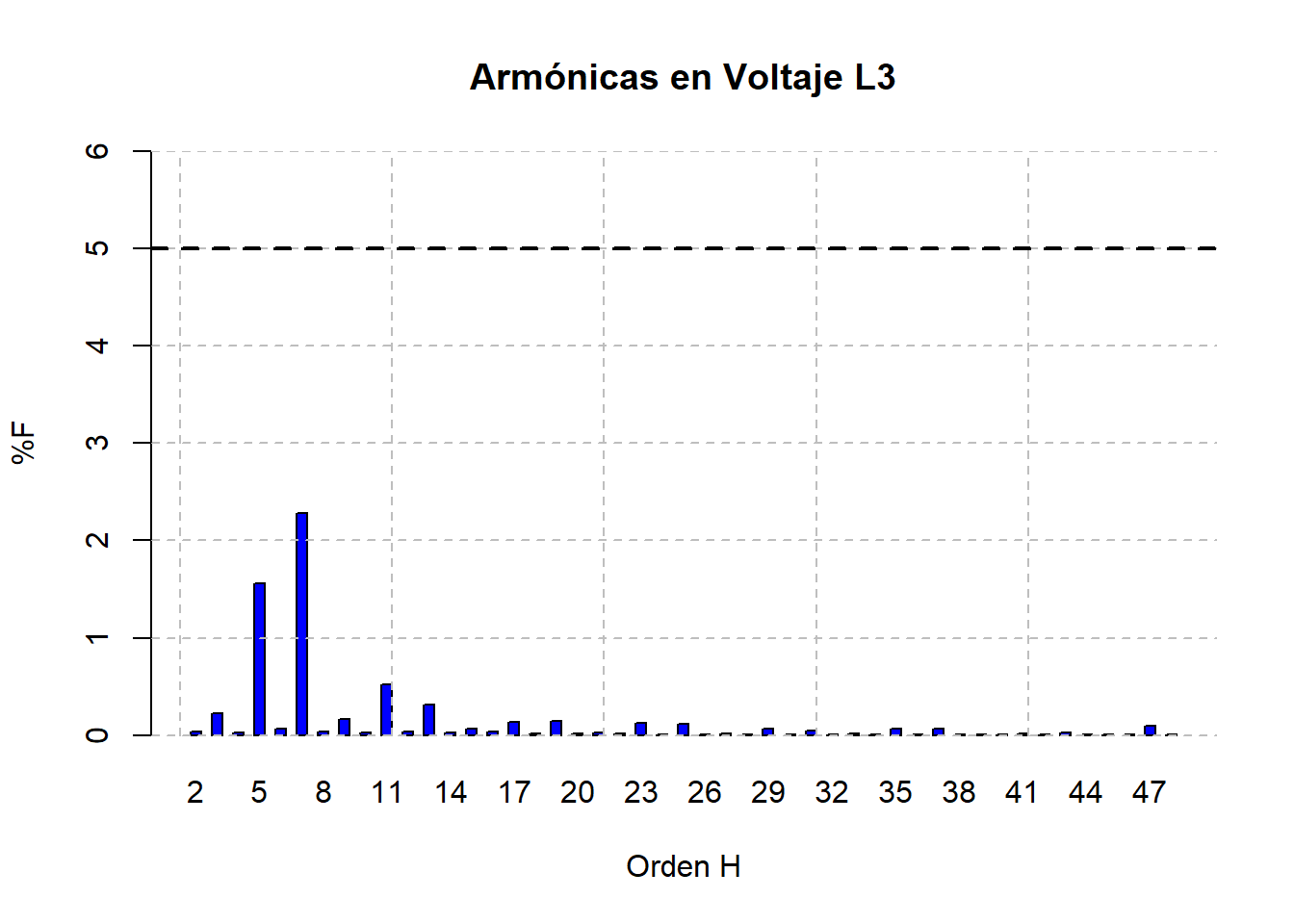

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.2 Min. :1.3 Min. :1.1
1st Qu.:1.8 1st Qu.:1.9 1st Qu.:1.7
Median :2.0 Median :2.1 Median :1.9
Mean :2.0 Mean :2.2 Mean :2.0
3rd Qu.:2.2 3rd Qu.:2.5 3rd Qu.:2.3
Max. :4.3 Max. :4.4 Max. :4.5

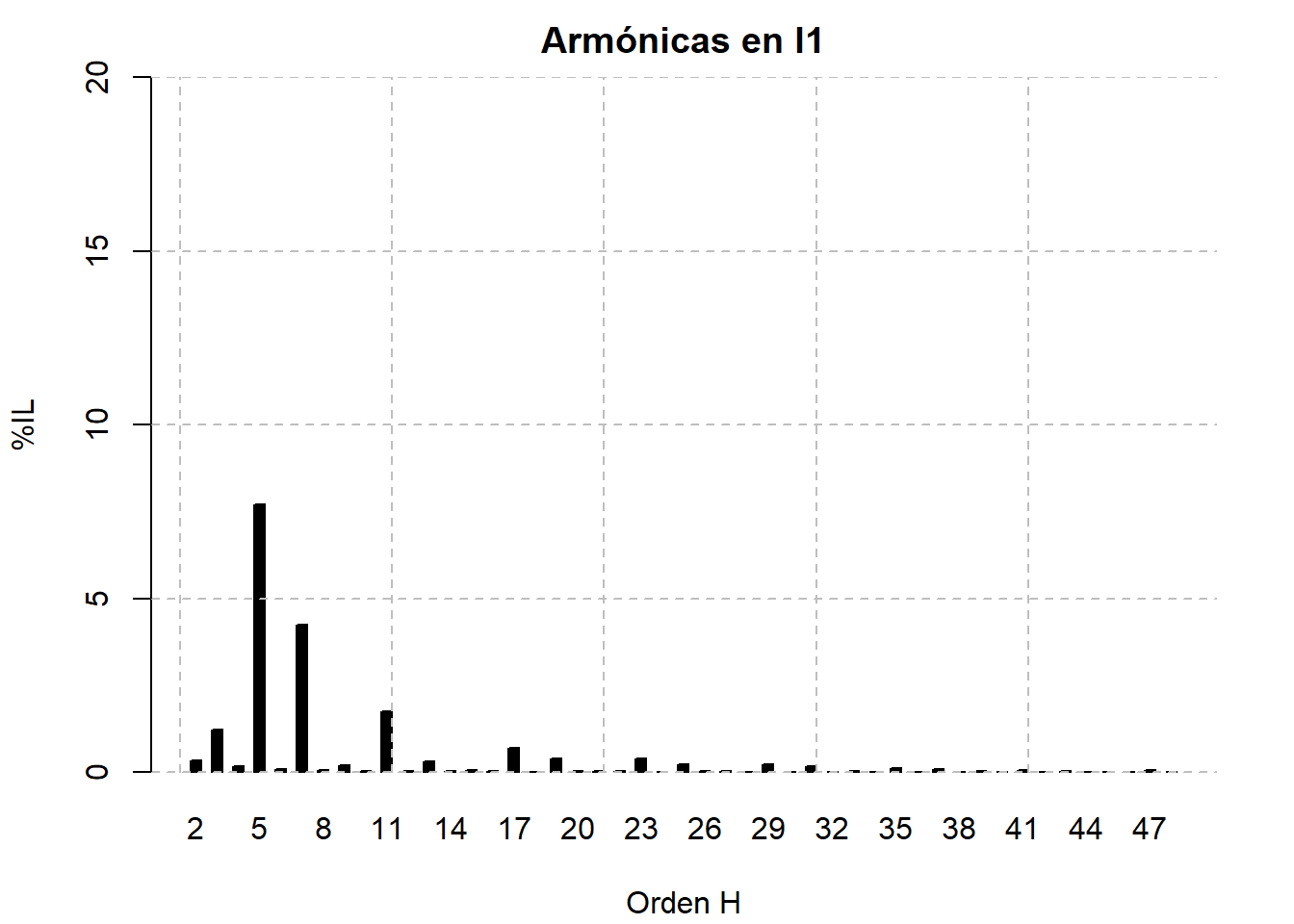

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.33
3 1.22
4 0.17
5 7.71
6 0.09
7 4.23
8 0.07
9 0.18
10 0.04
11 1.74
12 0.02
13 0.32
14 0.04
15 0.06
16 0.04
17 0.69
18 0.01
19 0.38
20 0.02
21 0.04
22 0.02
23 0.38
24 0.01
25 0.22
26 0.02
27 0.03
28 0.01
29 0.22
30 0.01
31 0.16
32 0.01
33 0.03
34 0.01
35 0.12
36 0.01
37 0.09
38 0.01
39 0.03
40 0.01
41 0.06
42 0.00
43 0.03
44 0.01
45 0.01
46 0.01
47 0.06
48 0.00

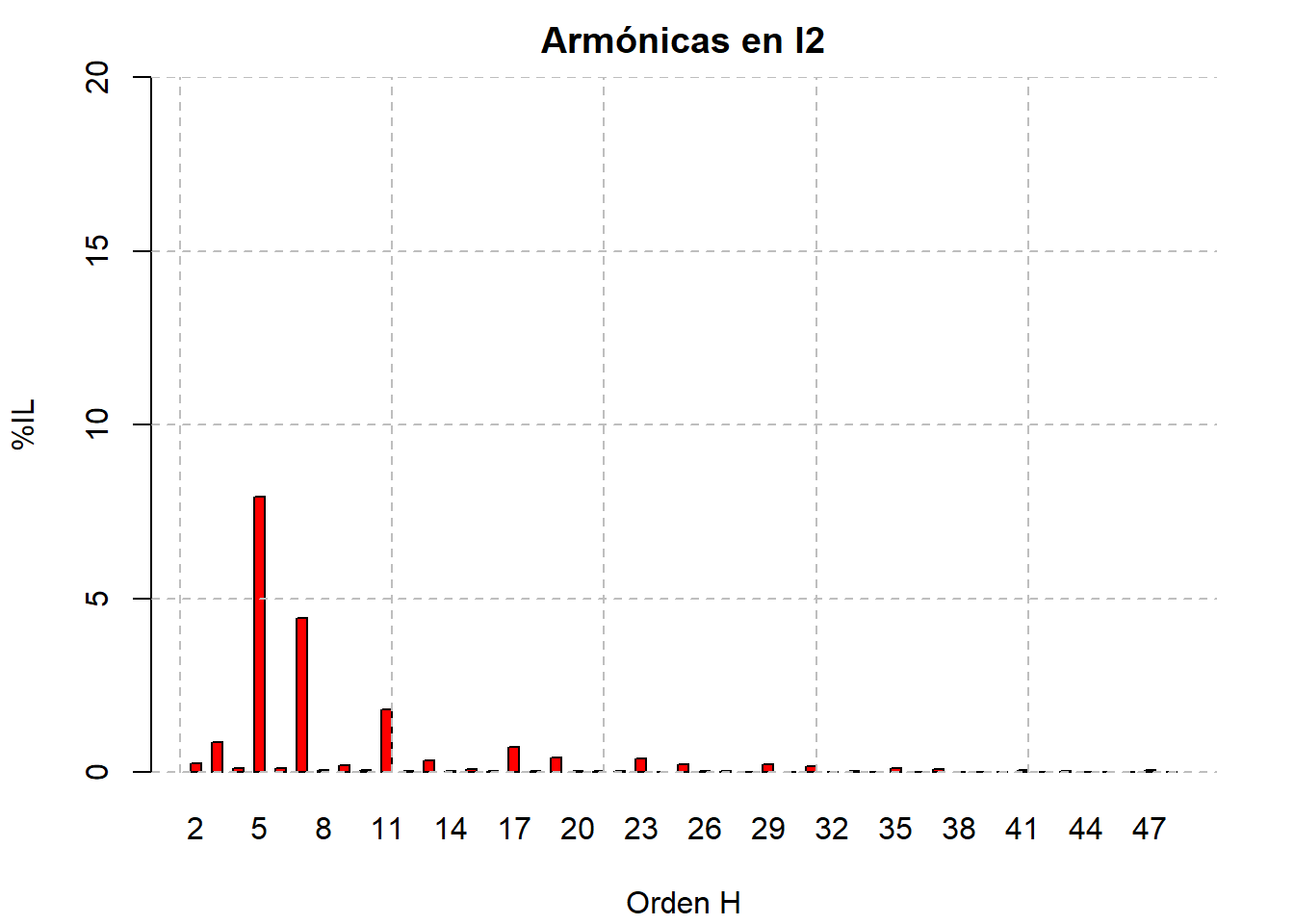

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.25
3 0.85
4 0.12
5 7.91
6 0.11
7 4.45
8 0.06
9 0.19
10 0.04
11 1.80
12 0.02
13 0.33
14 0.04
15 0.09
16 0.04
17 0.73
18 0.02
19 0.41
20 0.03
21 0.04
22 0.02
23 0.40
24 0.01
25 0.23
26 0.02
27 0.04
28 0.01
29 0.22
30 0.01
31 0.16
32 0.01
33 0.03
34 0.01
35 0.12
36 0.01
37 0.08
38 0.01
39 0.01
40 0.01
41 0.06
42 0.01
43 0.03
44 0.01
45 0.01
46 0.01
47 0.05
48 0.00
Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.27
3 0.78
4 0.16
5 7.54
6 0.16
7 4.49
8 0.07
9 0.21
10 0.04
11 1.73
12 0.03
13 0.33
14 0.04
15 0.07
16 0.04
17 0.64
18 0.01
19 0.39
20 0.02
21 0.04
22 0.02
23 0.34
24 0.01
25 0.22
26 0.01
27 0.03
28 0.01
29 0.18
30 0.01
31 0.18
32 0.01
33 0.04
34 0.01
35 0.10
36 0.01
37 0.09
38 0.01
39 0.02
40 0.01
41 0.05
42 0.01
43 0.03
44 0.01
45 0.01
46 0.01
47 0.07
48 0.01
Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
4.48 5.51 6.77 6.94 8.96 9.58 10.98
