Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

28 de abril de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Medición: Mensual
Fecha de medición inicial: 01/03/2025
Fecha de medición final: 31/03/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE a excepción del índice flicker Plt.

  • El voltaje promedio RMS se mantuvo dentro de los limites recomendados de ±5%, pero fue muy notorio las caídas de tensión mínimas mayores al 7.5%, alcanzando el mínimo el 14 de marzo a las 10:30 hrs con una caída de 16.78%. Este problema con el voltaje se observó desde el anterior, pero lo más crítico es que en este mes fue que dichas variaciones de tensión ya son detectadas oscilaciones o flickers por el equipo de medición.

  • Los desbalances de la tensión y de la corriente se mantuvieron con valores bajos, con valores máximos de 4.91% para la corriente y 0.49 para la tensión, lo que indica que la planta está trabajando de manera balanceado al igual que la tensión.

  • El factor de potencia se mantiene prácticamente todo el tiempo en 0.99 en atraso, una condición ideal desde el punto de vista del factor de potencia.

Tip

Ninguno.

Importante
  • El comportamiento de las armónicas de la corriente sigue un comportamiento normal, donde la armónica 5ª es la de mayor magnitud, seguida de la 7ª y 11ª. Por otro lado, las armónicas de la tensión siguen un comportamiento diferente, donde la armónica 7ª es la de mayor valor, seguido de la 5ª y 11ª, esto puede indicar una posible resonancia en la armónica 7ª. Es importante verificar esta frecuencia de resonancia entre el transformador y los elementos capacitivos conectados en su secundario. Este fenómeno se observa desde el mes pasado.
Precaución
  • Ninguna.
Advertencia
  • Las variaciones de tensión en este nivel de tensión de 34.5 kV ya se pueden considerar preocupantes debido a que ya se reflejan como fenómeno de flickers. Esta variación puede ser debido al suministro, y no al centro de carga, por lo que se recomienda observar posibles problemas de operación de equipos del centro de carga relacionados con oscilaciones de tensión.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 34940.99 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.75 0 - 5 %
THDi % 15.42 ---
Flicker Pst 0.2 0-1 p.u.
Flicker Plt 1.15 0-0.8 p.u.
Desbalance Dv % 0.38 0 - 2 %
Desbalance Di % 3.5 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
2,221.90 3,832.92 5,111.76 4,947.83 5,613.60 5,786.15 6,092.91
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−524.32 452.74 685.52 659.98 806.52 852.22 923.82
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
2,232.15 3,861.05 5,156.95 4,991.60 5,669.23 5,843.42 6,156.84
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.97 0.99 0.99 0.99 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.10 1.53 2.02 2.08 2.75 3.07 4.49
THDi (%)
min. p5 p50 mean. p95 p99 max.
5.74 7.04 9.17 9.92 15.42 17.49 26.51
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.13 0.19 0.26 0.27 0.38 0.43 0.49
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.95 1.48 2.20 2.30 3.50 4.02 4.91

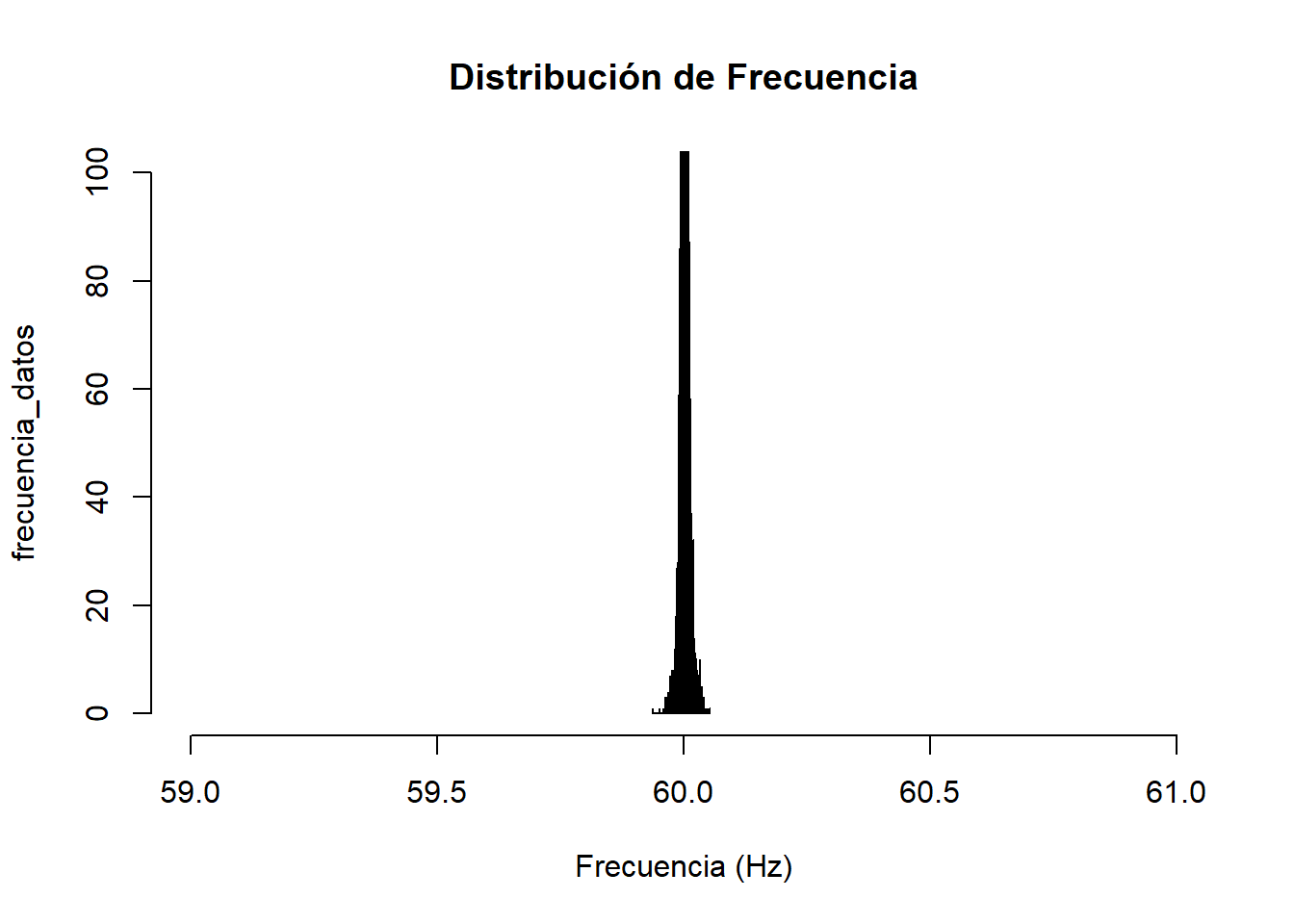

Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,204.67 33,804.80 35,064.49 34,940.99 35,715.71 35,902.36 36,240.23
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
36.01 63.34 85.77 83.07 95.62 99.08 108.16
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.13 0.19 0.20 1.67 10.77
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.08 0.10 0.14 0.31 1.15 3.93 6.47
Factor K
min. p5 p50 mean. p95 p99 max.
1.14 1.20 1.32 1.38 1.78 1.98 2.92

Sección: Potencias

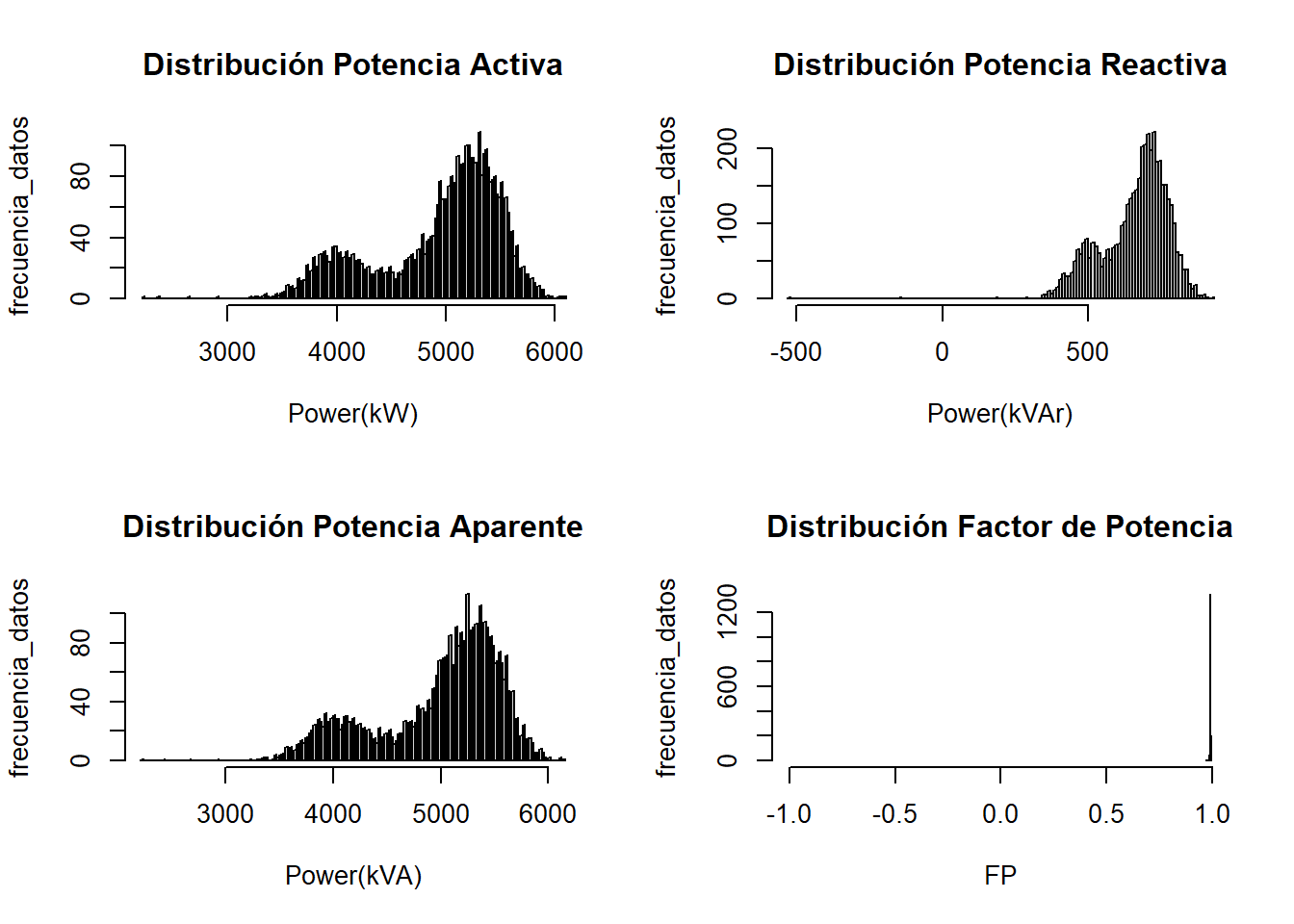

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :2222 Min. :-524 Min. :2232 Min. :0.97
1st Qu.:4667 1st Qu.: 595 1st Qu.:4706 1st Qu.:0.99
Median :5112 Median : 686 Median :5157 Median :0.99
Mean :4948 Mean : 660 Mean :4992 Mean :0.99
3rd Qu.:5358 3rd Qu.: 739 3rd Qu.:5408 3rd Qu.:0.99
Max. :6093 Max. : 924 Max. :6157 Max. :1.00

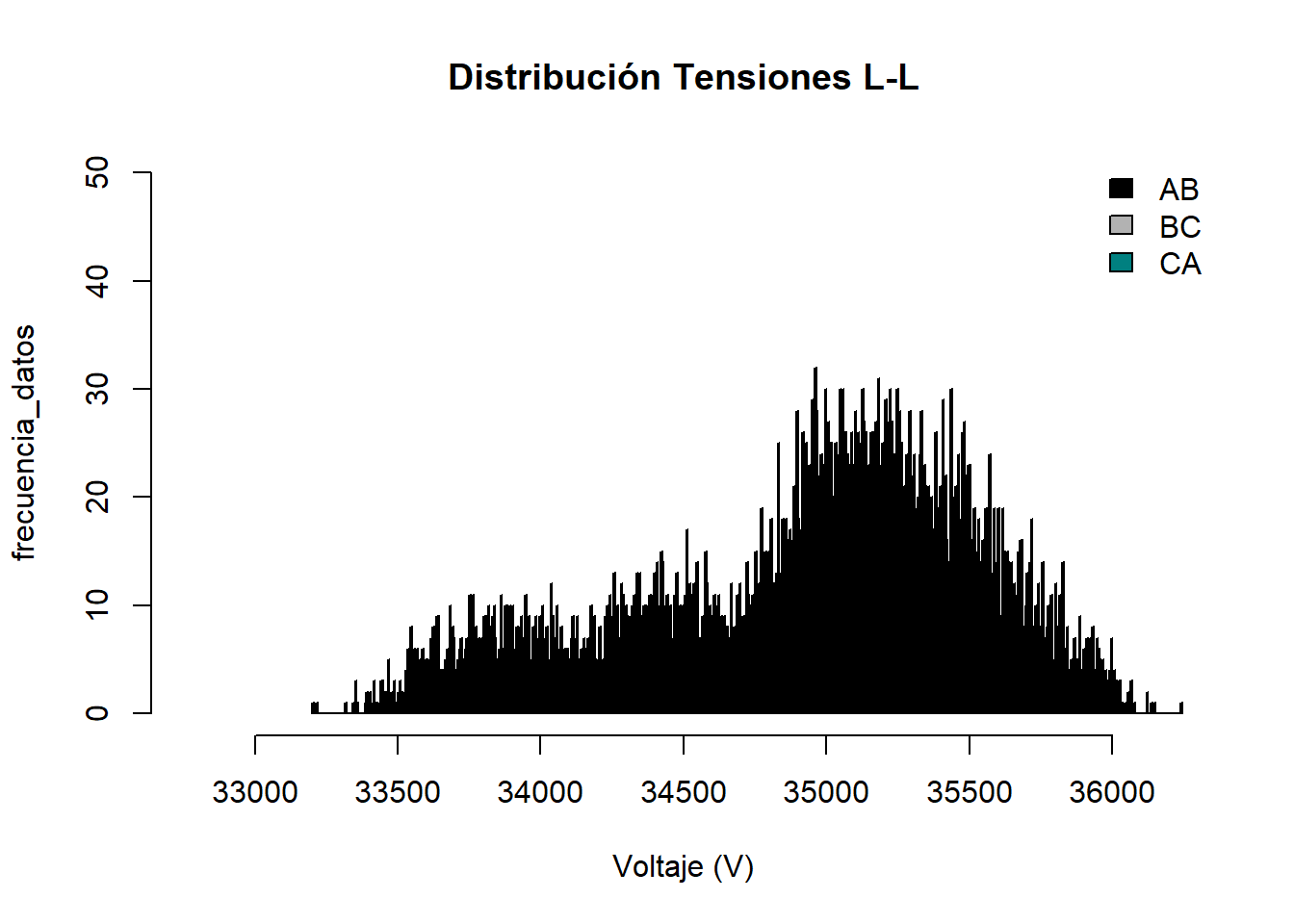

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :33205 Min. :33401 Min. :33343
1st Qu.:34466 1st Qu.:34660 1st Qu.:34589
Median :34966 Median :35171 Median :35065
Mean :34841 Mean :35038 Mean :34944
3rd Qu.:35249 3rd Qu.:35450 3rd Qu.:35336
Max. :35970 Max. :36240 Max. :36021

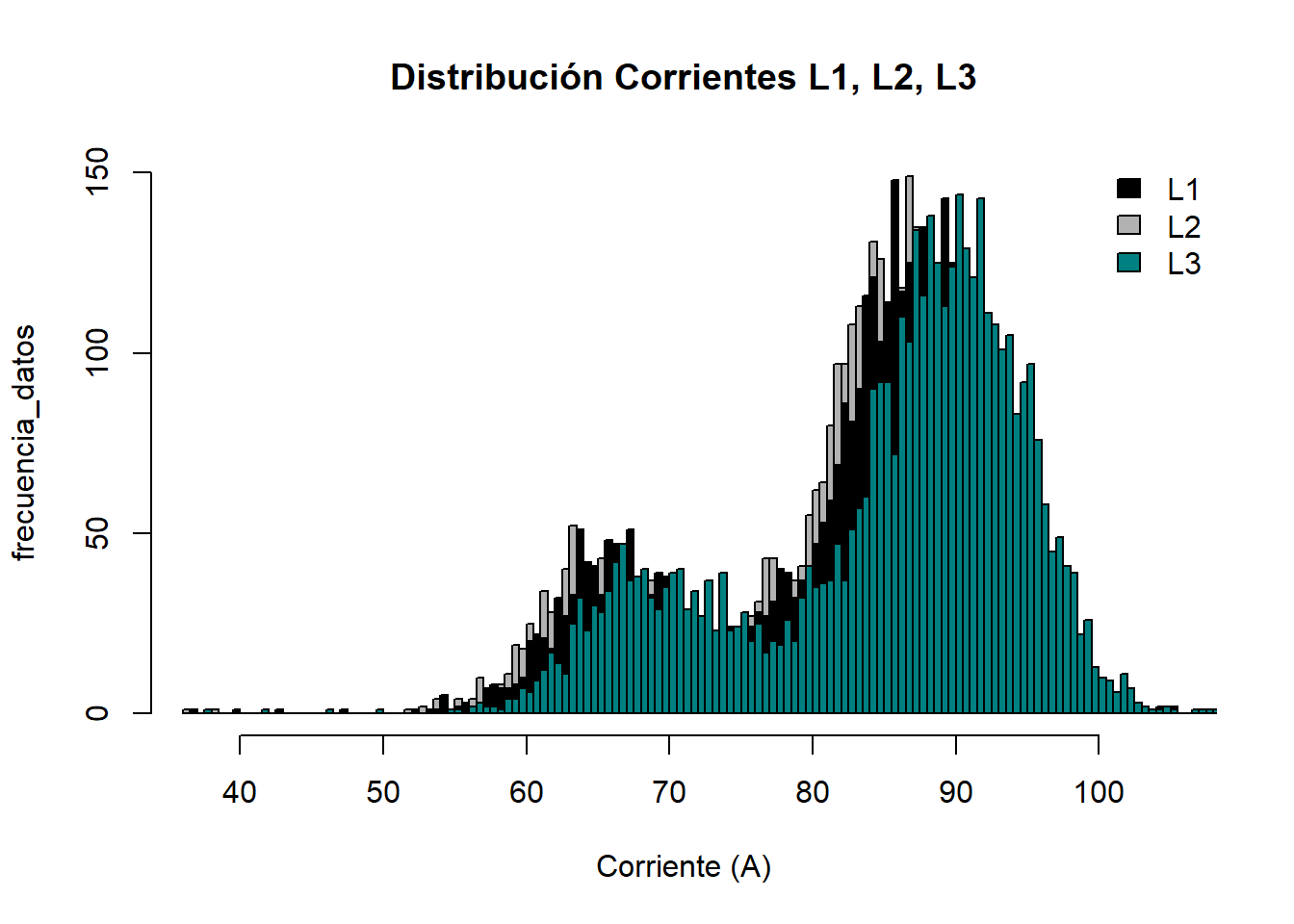

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 37 Min. : 36 Min. : 38
1st Qu.: 77 1st Qu.: 77 1st Qu.: 80
Median : 85 Median : 84 Median : 88
Mean : 83 Mean : 82 Mean : 85
3rd Qu.: 90 3rd Qu.: 89 3rd Qu.: 92
Max. :105 Max. :104 Max. :108

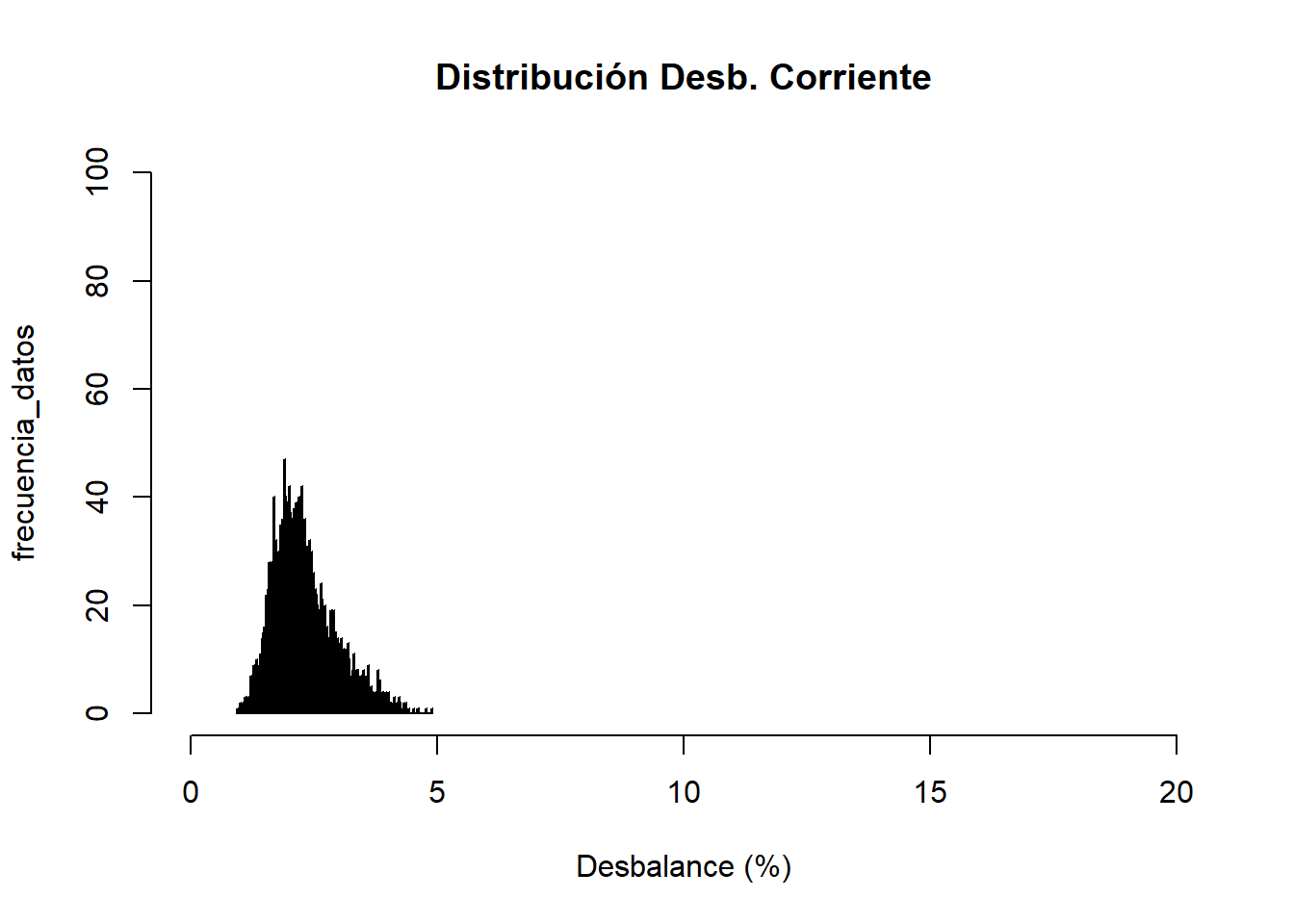

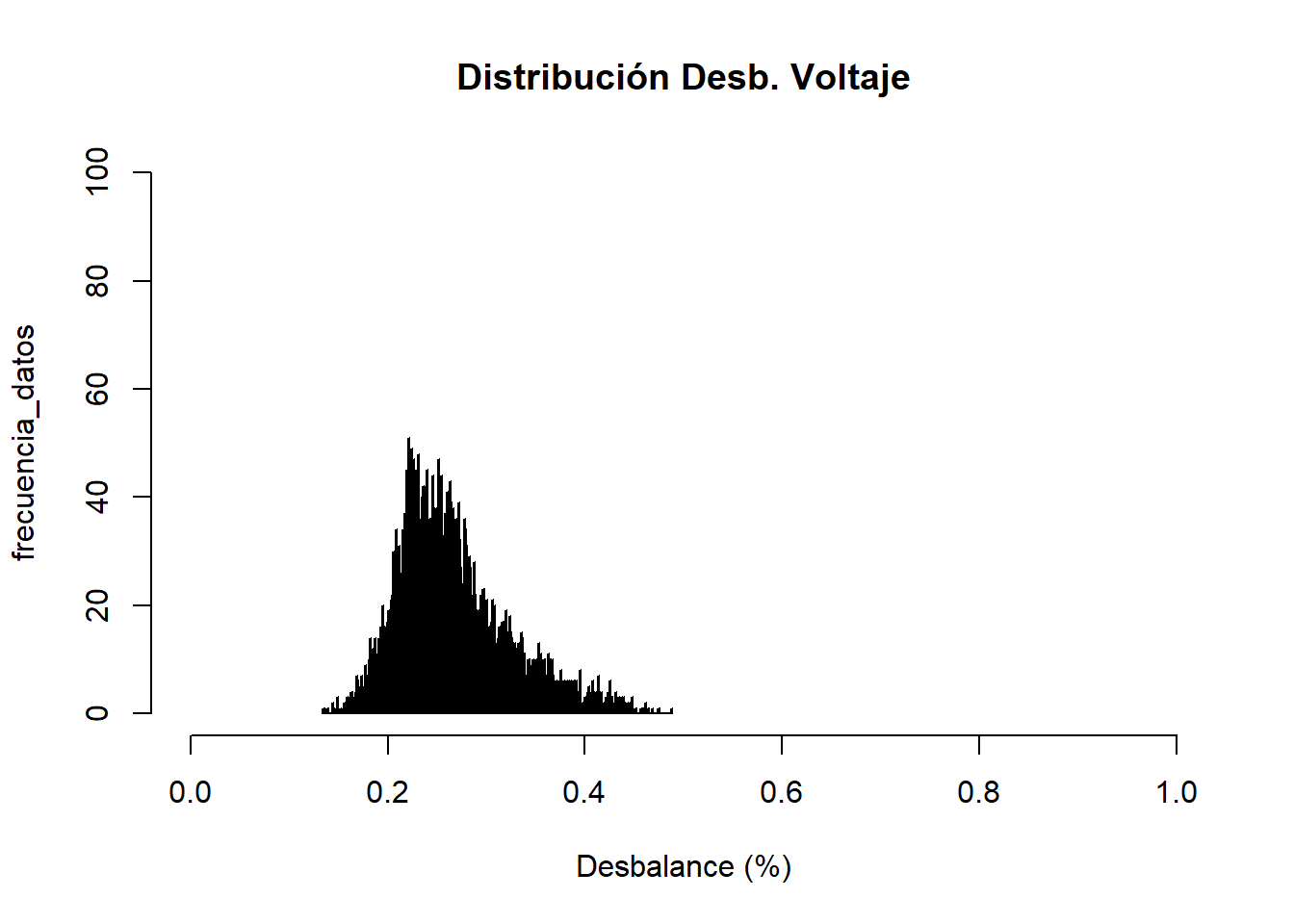

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.95 Min. :0.13
1st Qu.:1.86 1st Qu.:0.23
Median :2.20 Median :0.26
Mean :2.30 Mean :0.27
3rd Qu.:2.64 3rd Qu.:0.29
Max. :4.91 Max. :0.49

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.94
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

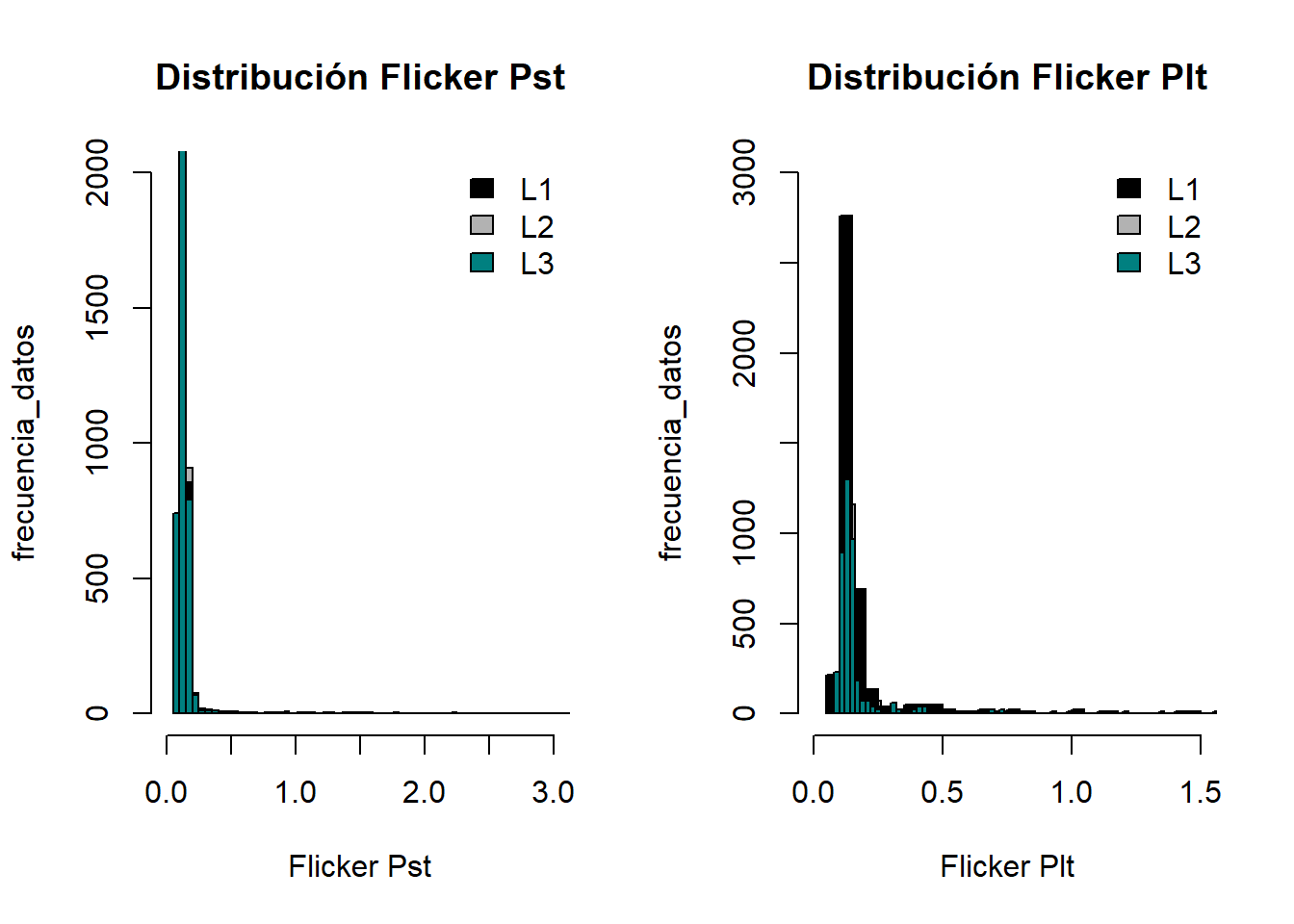

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. : 0.0520 Min. :0.0520 Min. : 0.0510 Min. :0.0820 Min. :0.077 Min. :0.0760
1st Qu.: 0.1100 1st Qu.:0.1100 1st Qu.: 0.1080 1st Qu.:0.1230 1st Qu.:0.122 1st Qu.:0.1190
Median : 0.1300 Median :0.1300 Median : 0.1280 Median :0.1390 Median :0.140 Median :0.1360
Mean : 0.2046 Mean :0.1829 Mean : 0.1836 Mean :0.3202 Mean :0.291 Mean :0.3046
3rd Qu.: 0.1500 3rd Qu.:0.1510 3rd Qu.: 0.1480 3rd Qu.:0.1560 3rd Qu.:0.158 3rd Qu.:0.1550
Max. :10.6760 Max. :9.1100 Max. :10.7720 Max. :6.4700 Max. :4.185 Max. :4.7050
NA's :6 NA's :6 NA's :6 NA's :87 NA's :87 NA's :87

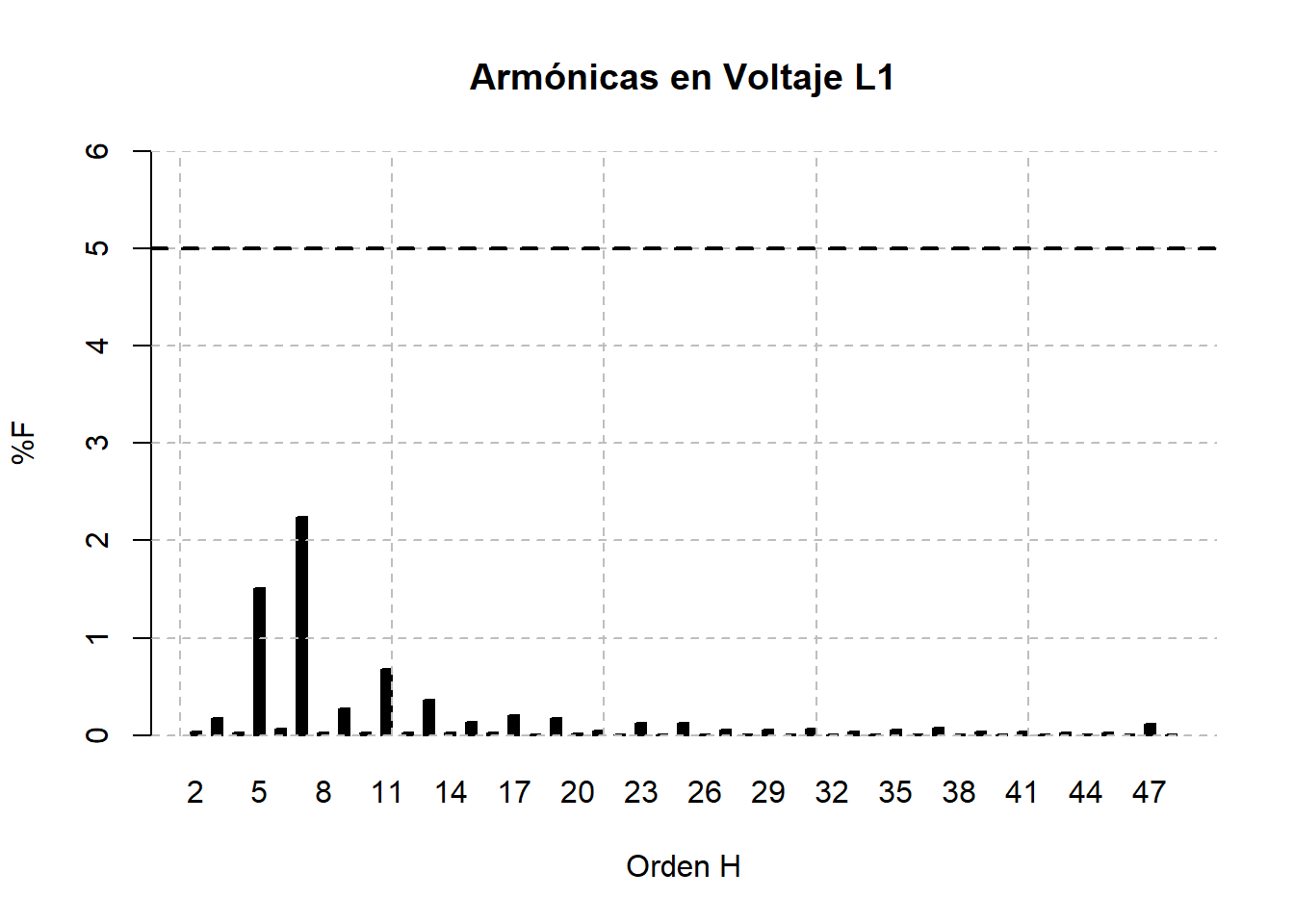

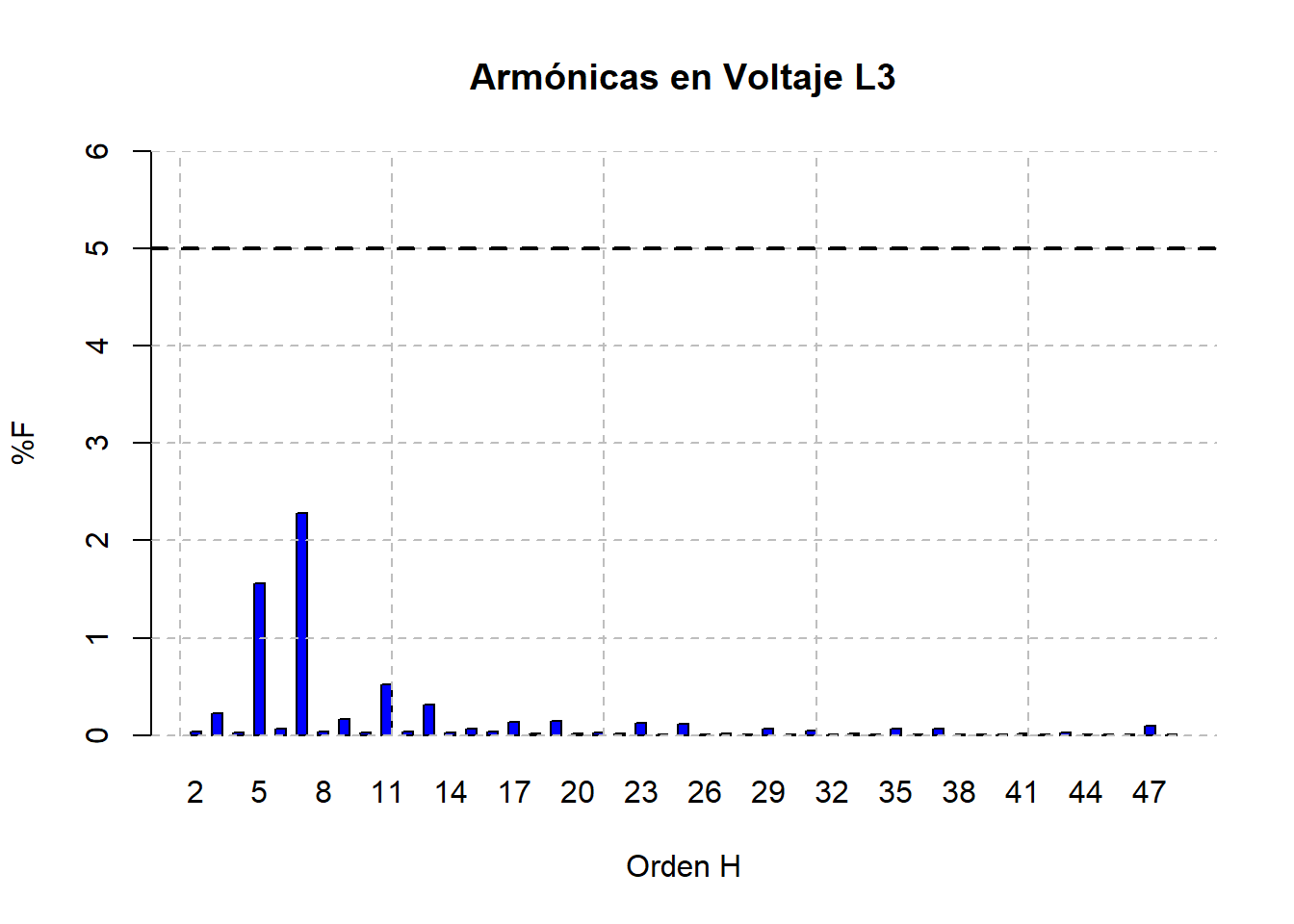

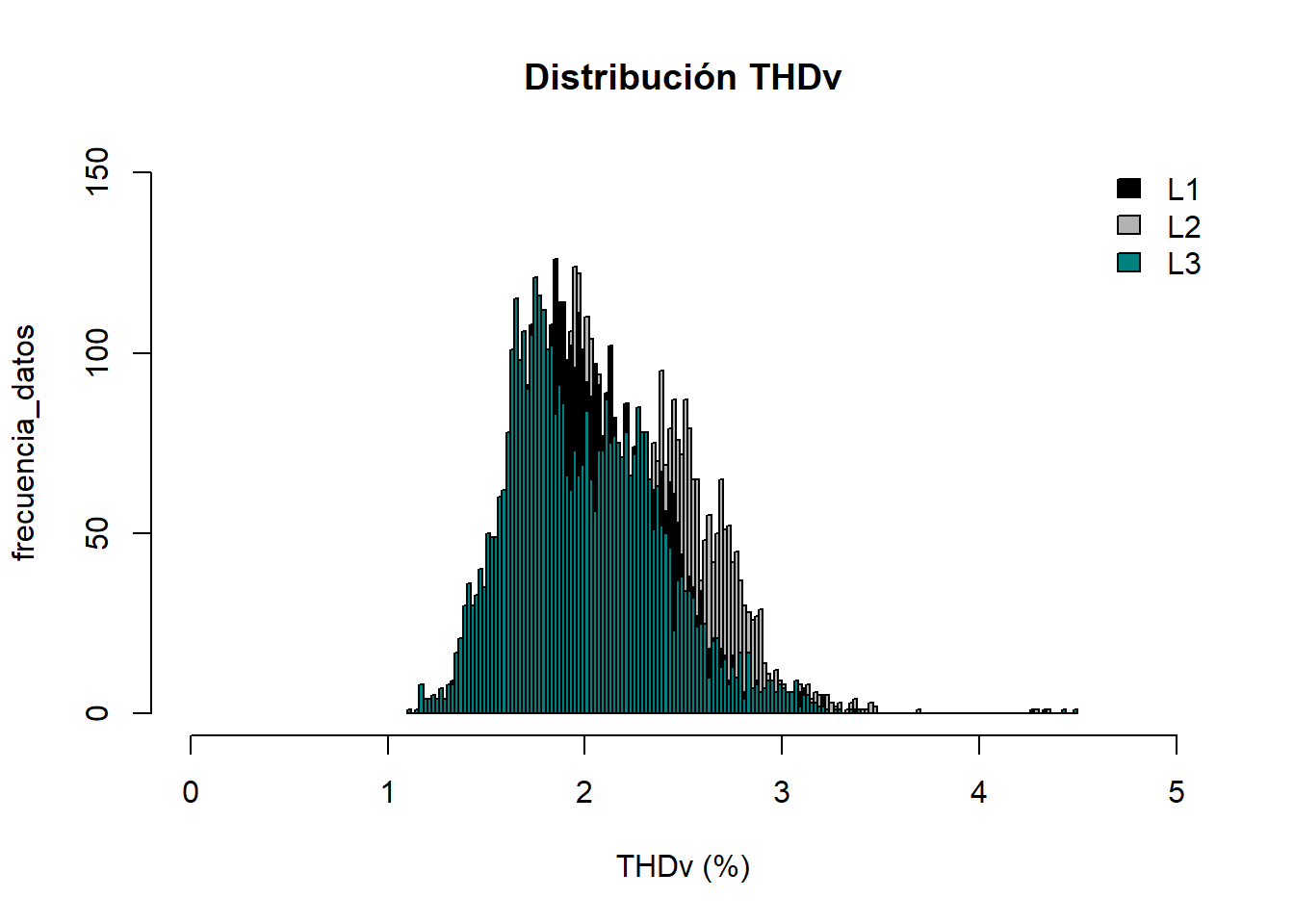

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.2 Min. :1.3 Min. :1.1
1st Qu.:1.8 1st Qu.:1.9 1st Qu.:1.7
Median :2.0 Median :2.1 Median :1.9
Mean :2.0 Mean :2.2 Mean :2.0
3rd Qu.:2.2 3rd Qu.:2.5 3rd Qu.:2.3
Max. :4.3 Max. :4.4 Max. :4.5

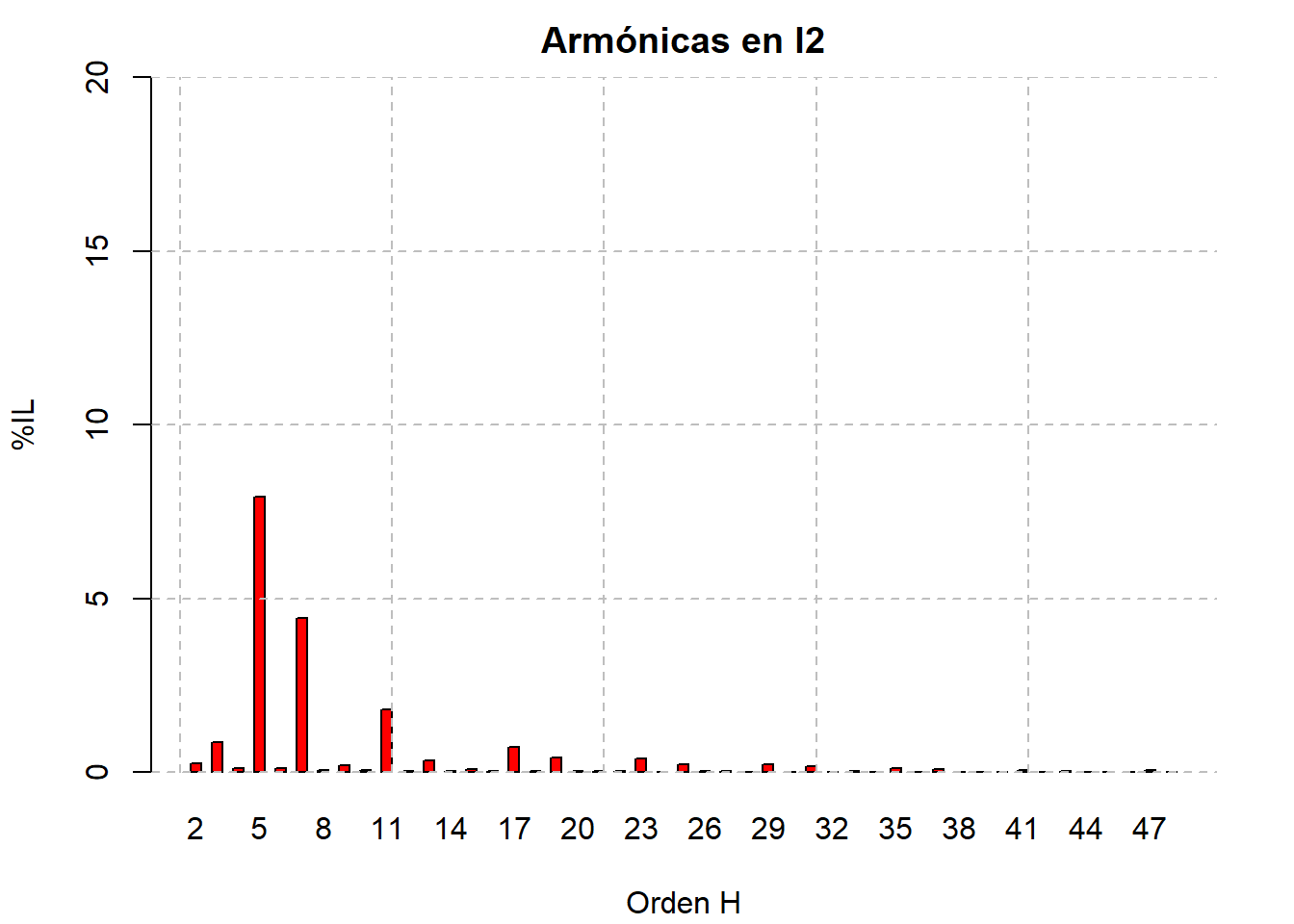

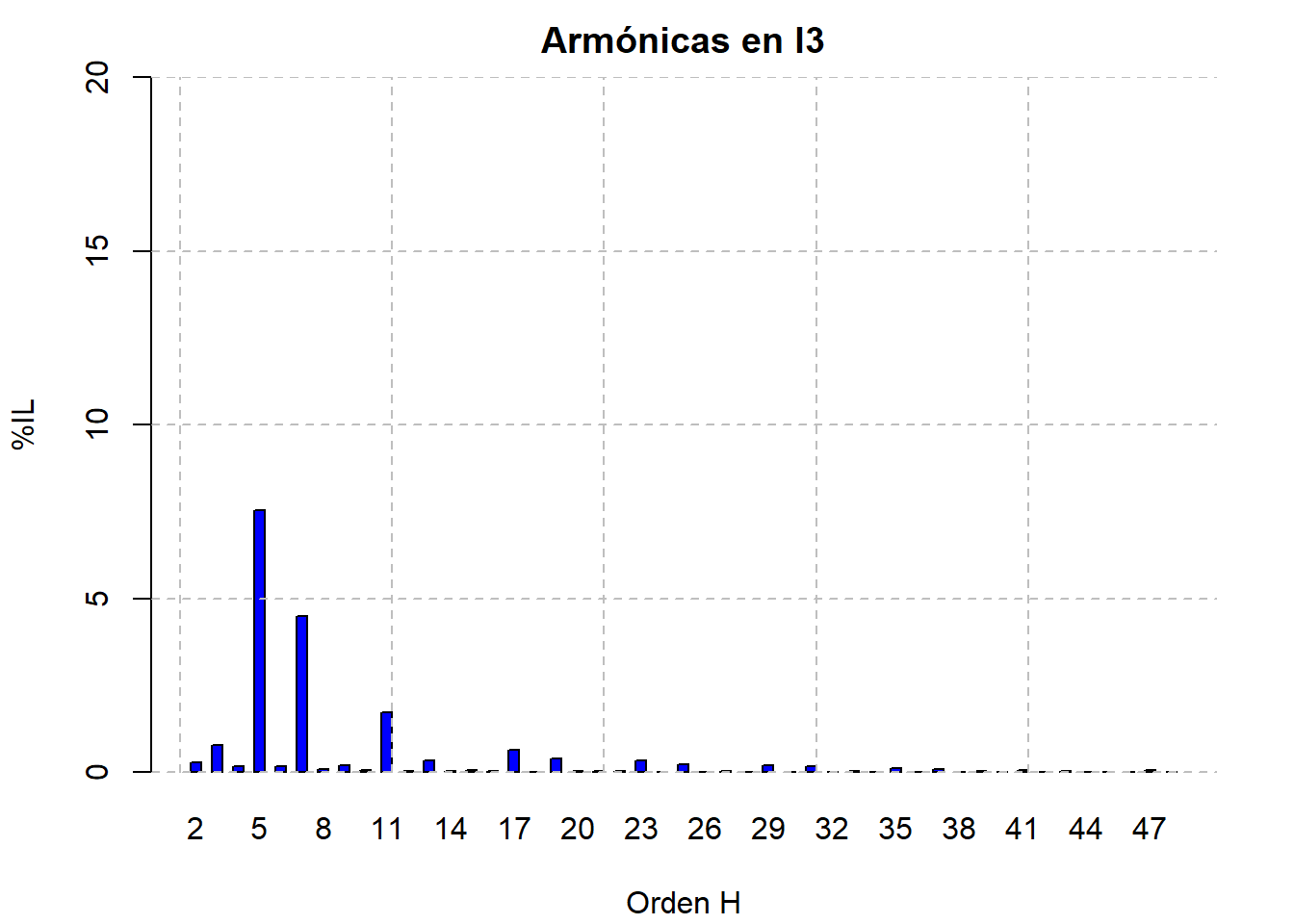

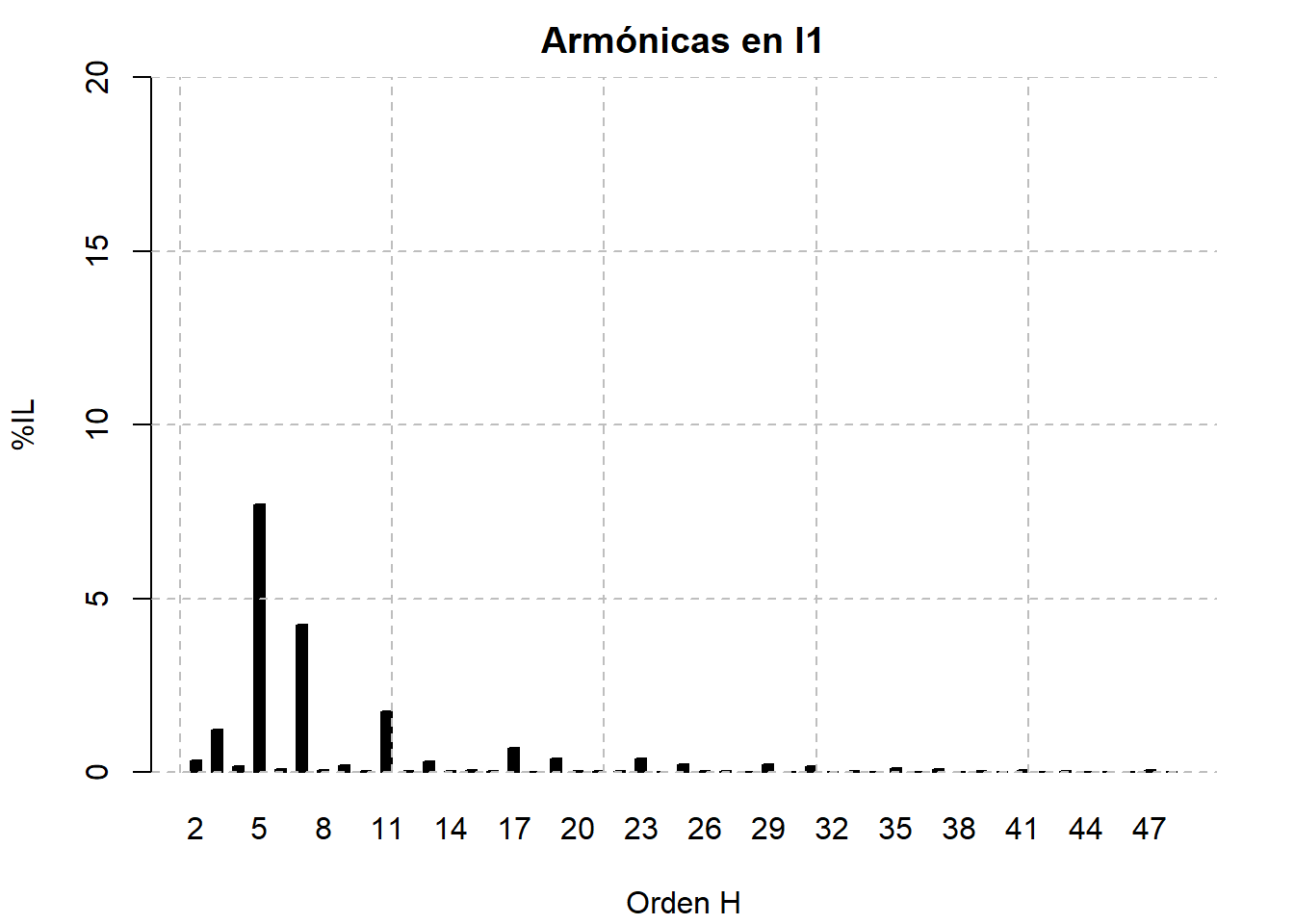

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 6.1 Min. : 6.4 Min. : 5.7
1st Qu.: 8.2 1st Qu.: 8.3 1st Qu.: 7.7
Median : 9.3 Median : 9.6 Median : 8.7
Mean :10.0 Mean :10.3 Mean : 9.4
3rd Qu.:11.1 3rd Qu.:11.6 3rd Qu.:10.5
Max. :24.6 Max. :26.5 Max. :24.8

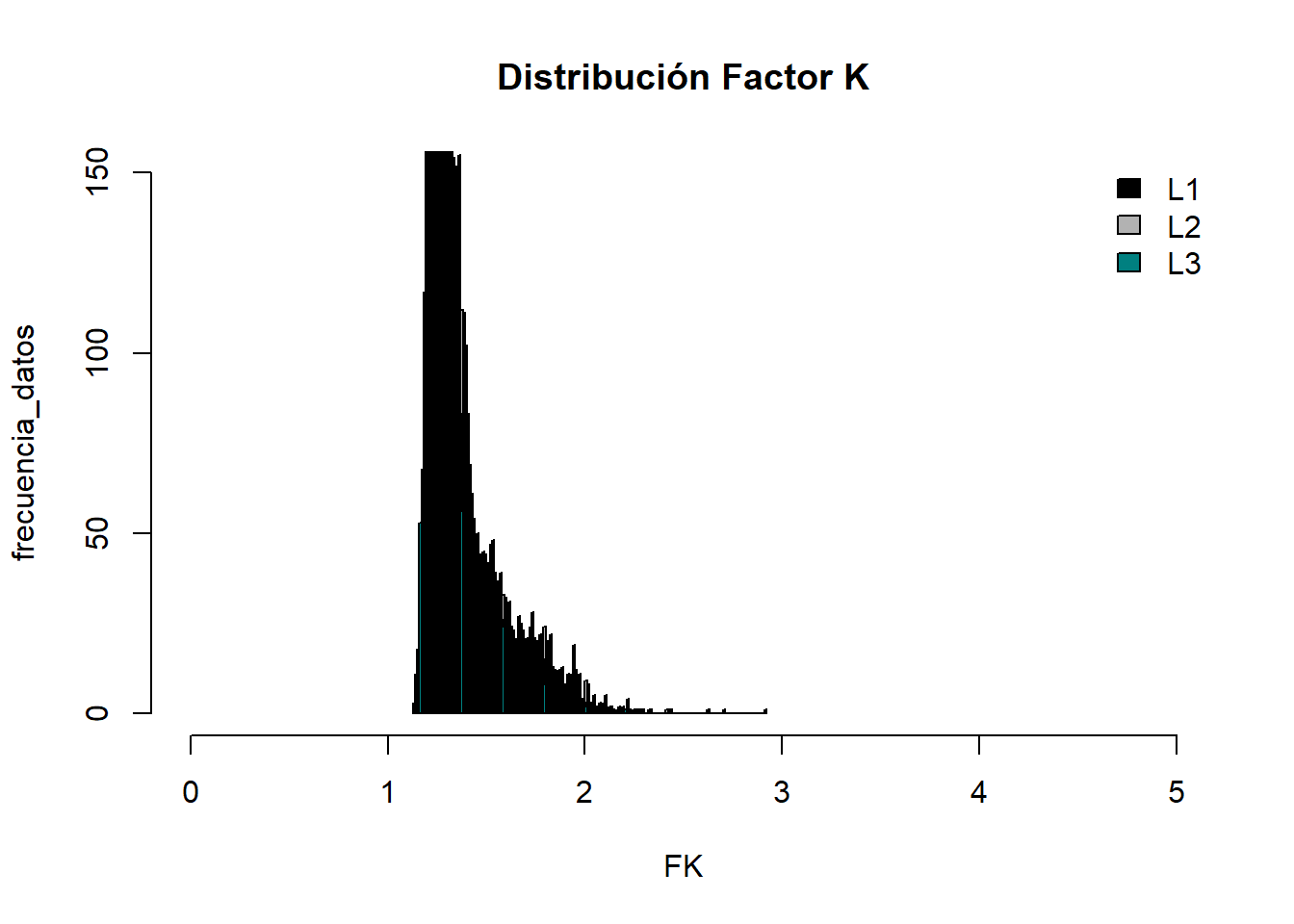

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.16 Min. :1.17 Min. :1.14
1st Qu.:1.26 1st Qu.:1.27 1st Qu.:1.23
Median :1.32 Median :1.35 Median :1.29
Mean :1.38 Mean :1.41 Mean :1.35
3rd Qu.:1.44 3rd Qu.:1.49 3rd Qu.:1.40
Max. :2.62 Max. :2.92 Max. :2.70
